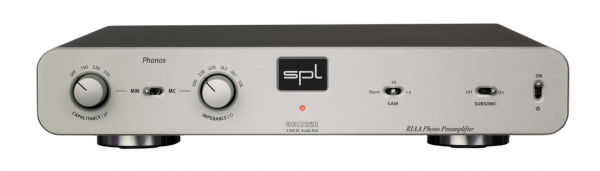

SPL Audio Phonos

SPL Audio Phonos

Phonos ist ein Vorverstärker für Plattenspieler mit Moving Magnet (MM) und Moving Coil (MC) Tonabnehmersystemen. Die Entzerrungskurve ist gemäß RIAA und geeignet für alle Schallplatten seit 1954.

Dieser Phono-Vorverstärker ist mit den bestklingensten Kondensatoren ausgestattet und nach dem legendären Douglas-Self-Design aufgebaut.

Die Einstellparameter sind als Schalter ausgeführt und immer zugänglich, damit Sie spielerisch zu den besten Klangergebnissen gelangen können.

MM und MC

Subsonic-Filter

Das Rumpeln des Antriebsmechanismus des Plattenspielers wird durch die hohe Verstärkung des Bassbereichs durch die RIAA-Entzerrung in der Wiedergabe mit verstärkt. Der Phonos bietet mit dem schaltbaren Subsonic-Filter die Möglichkeit, dieses Rumpeln zu entfernen.

Gain

Die Vorverstärkung ist in drei Werten schaltbar. Der normal Verstärkungswert ist +46dB für MM- und +67 für MC-Tonabnehmersysteme.

In der -10dB-Schaltposition produziert der Phonos genug Ausgangspegel für normale HiFi-Geräte, die mit einem Referenzpegel von -10dBV arbeiten.

In der +4dB-Schaltposition ist der Ausgangspegel in etwa so laut wie der von modernen DA-Wandlern bei einem Referenzpegel von 0dBfs = +15dBu.

RIAA-Entzerrung

Die RIAA-Entzerrung ist eine Spezifikation für die Aufnahme und Wiedergabe von Schallplatten, die von der Recording Industry Association of America (RIAA) vorgeschlagen wurde. Mit den RIAA-Entzerrungskurven wurde ein globaler de-facto Industriestandard für Schallplatten ab 1954 eingeführt.

Der Sinn der RIAA-Entzerrung, die eine Form der Pre-Emphasis bei der Aufnahme (Schneiden) und De-Emphasis bei der Wiedergabe darstellt, sind die Verlängerung der Aufnahmezeit durch eine Verkleinerung der Rillenbreite, die Verbesserung der Klangqualität und die Verringerung des Beschädigungsrisikos der Rillen in der Wiedergabe.

Bei der Aufnahme werden die tiefen Frequenzen reduziert und die hohen Frequenzen angehoben und bei der Wiedergabe geschieht genau das Gegenteil. Das Ergebnis ist ein linearer Frequenzverlauf, bei dem hochfrequentes Rauschen wie Zischen und Klicks, welches durch das Wiedergabemedium verursacht werden, reduziert sind.

RIAA-Kurve

Die RIAA-Entzerrungskurven für die Wiedergabe (rot) and die Aufnahme (blau) von Vinyl-Schallplatten. Die Kurven haben die exakt inverse Funktionen für einen linearen Frequenzverlauf bei der Wiedergabe.

Bei der RIAA-Entzerrung gibt es drei Übergängspunkte: 75 µs, 318 µs und 3180 µs, die den Frequenzen 2122 Hz, 500 Hz and 50 Hz (gerundet) entsprechen.

Der Aufbau des RIAA-Entzerrers folgt dem Designvorschlag von Douglas Self, wobei die Kapazitäten nicht durch eine große Kapazität, sondern durch mehrere kleine Kapazitäten aufgebaut sind.
